了解更多沧州华盾资讯,关注管道行业动态

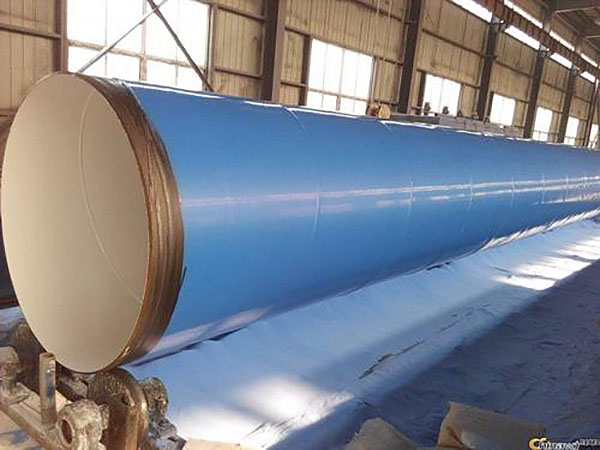

IPN8710高分子无毒涂料防腐钢管产品介绍:
一、组成:
该产品是由环氧树脂为主剂的一种双组分、高固体分的涂料。分底漆和面漆。甲组份由环氧树脂、颜料及添料、助剂组成。乙组份是以改性胺类配制的固化剂。
二、特性及应用领域:
耐久性好,环氧树脂固化后的漆膜坚韧耐水、涂膜无毒,对水无污染。附着力强,漆膜与漆膜之间都有很好的附着力。防锈耐水性能优异,采用优良的防锈原料,能保证其防锈性能。具有很好的机械强度、漆膜坚韧,具有耐磨和耐冲击性能。固体含量高,涂膜较厚。室温固化成膜。无须大型烘培设备。
广泛适用于饮水舱、水管道、水箱、水塔等供水设备的内壁涂装及砂糖、谷物的货舱内使用。也可作为游泳池、发电厂冷却塔及成装燃料油、汽油的金属、混凝土的内壁涂层。
三、技术指标:(注:耐化学试剂为底,面复合层)
项目 | 指标 | 项目 | 指标 |
漆膜外观及颜色 | 白色、漆膜平整 | 抗冲击力公斤/厘米 | 50 |
粘度(涂-4粘度计)秒 | >30 | 附着力(划圈法)级 | 1 |
干燥时间:表干(h) | <2 | 柔韧性(mm) | 1 |
实干(h) | 24 | 耐3%盐水 | 72h 无变化 |
耐10%酸、碱、盐 | 72h 无变化 | 耐油 | 72h 无变化 |
四、施工及贮存:
(1)涂装前须将物体面灰尘、油物、氧化皮、等处理干净。达到Sa 2.5级,以保证涂刷质量。施工中严禁带入水份。
(2)施工配比方法为:将甲组分大口打开,将乙组分加入甲组分内,充分搅拌均匀。熟化30分钟,即可进行涂装。
(3)此材料要求随配随用,配比后的涂料须在八小时之内用完。未配完的材料要密封保存。阴雨天或相对温度大于75%时应停止施工。对于腐蚀介质严重的部位,建议多道涂刷。
(4)产品应存放在阴凉干燥处,防止日光直接照射,隔绝火源,远离热源。贮存期为十二个月,期满后应检验各项技术指标,如达到指标要求,可继续使用。
